SMT整線中常用的周邊設備有哪些

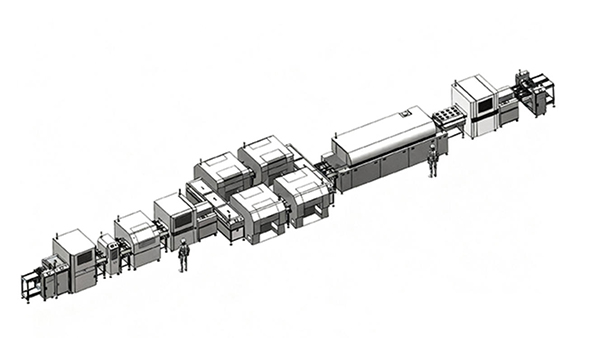

隨著SMT主設備的持續迭代升級，SMT周邊設備也在不斷更新完善。下面為大家介紹SMT生產線中常用的周邊設備類型。

1、SMT全自動上板機

上板機又稱送板機、上料機，安裝于SMT生產線的起始端。它可接收下位設備發送的需板信號，將PCB板自動輸送至后端設備，實現全自動上板操作，能顯著減少人工投入。

2、接駁臺

接駁臺主要用于SMT生產線各設備之間的連接，同時也可用于PCB板的緩沖暫存、輔助檢驗測試，以及電子元件的手工插裝作業。

3、SMT全自動下板機

下板機也叫收板機、下料機，設置在SMT生產線的末端位置。工作原理是接收上位設備的信號后，將PCB板有序推入料框內完成收納，實現自動收板功能，有效降低人力成本。

4、SMT疊板機

疊板機別稱層疊式送板機，用于SMT生產線的源頭環節。它通過軌道上方的結構承托PCB板，當接收到下機位的需板信號后，板體兩側的刀片會將PCB板推至傳送皮帶并送出，實現自動上板。層疊式上板方式既快速又穩定，除自動上板外，還可實現直通功能，當作接駁臺使用。

5、NG緩存輸送機

NG緩存輸送機的功能與多功能緩存機相近，同樣用于AOI/SPI等檢測設備后的NGPCB板緩存。它依據檢測設備給出的NG/OK信號，對NG板進行頂升緩存處理，而OK板則正常輸送至下一工序。

6、NG/OK收板機

NG/OK收板機安裝在AOI檢測設備之后，根據AOI設備反饋的NG/OK信號，將不合格的NG板與合格的OK板分開儲存，實現智能化收板，降低人工分揀成本。

7、暫存機

暫存機又稱儲板機，應用于SMT生產線中工作速度存在差異的設備前后端，起到暫存緩沖的作用，避免因PCB板堆積導致?lián)p壞。

8、吸板機

吸板機安裝在SMT生產線的源頭，集成了升降平臺、真空吸附系統、平移傳動機構與軌道傳輸四套核心系統。它能將堆疊的裸板通過真空吸附方式平移至接駁軌道，再輸送至后端設備，實現自動上板。該設備可與上板機配套使用，也能單獨作為裸板收板機運作。

9、吸送一體上板機

吸送一體上板機融合了自動上板機與吸板機兩種設備的上板功能，由料框上板和真空吸板上板兩部分結構組成。兩種上板模式可靈活切換，操作便捷且實現“一機兩用”，既適用于單面板的上板作業，也可滿足雙面板的上板需求。

10、翻板機

翻板機用于SMT生產線的雙面制程環節，可實現自動翻板操作。通過將PCB板翻轉180°，使板體反面能夠進行后續作業，大幅減少人工翻轉的工作量。

11、多功能緩存機

多功能緩存機主要用于SMT生產線中AOI/SPI等檢測設備之后，承擔NG（不合格）PCB板的暫存與返修輔助工作。它能根據AOI/SPI檢測設備反饋的NG/OK（合格）信號，將NG板輸送至本機上層的NG處理軌道，等待人工確認處理；OK板則直接輸送至下一生產工序。

12、平行移載機

平行移載機又稱平移機、移載機，用于SMT生產線中單軌設備與雙軌設備的連接，可實現“二合一”“三合一”“一分為二”的銜接功能。典型應用場景是單軌貼片機與雙軌回流焊之間的連接，通過平行移載機可讓兩條SMT生產線共用一臺回流焊設備，有效節省人力、物力及電費開支。
