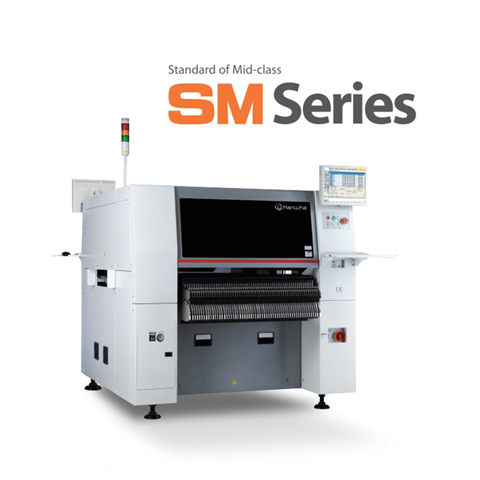

三星多功能貼片機 韓華高速貼片機

設備品牌：韓華/三星

設備型號：SMSeries

設備產地：韓國

三星/韓華SM482plus貼片機配置特點

針對異型元器件對應能力強化，配有1個縣臂6個軸桿的泛用機可貼裝55mmlC,支持Polygon識別方案。

貼裝精度補正系統(吸料位置補正，頭部補正，軌道補正等)可貼裝0603~055mm(H=15mm),為生產LED及顯示器的長型板可對應MAX.740(L)x460(W)PCB

NEW真空系統及吸料/貼裝模式進行較優化，吸料位置自動整列功能通過真空泵，實現吸料穩定及空壓消耗較小化適用電動供料器，提高實際生產性及貼裝品質并可與SM氣動供料器共用，解決客戶使用便利化參數：

較多可容納120個8mm進料器(DockingCart)6軸桿*1懸臂

貼裝速度：30,000CPH(較優條件)

貼裝精度：±50um@u+3ò/Chip,±30um@u+3ò/QFP

元器件尺寸：Chip0603~055mm(H15mm)，~L75mmConnector

基板尺寸(單軌)：50(L)*40(W)~460(L)*400(W)PCB

厚度：0.38mm~4.2mm

電源：AC200/208/220/240/380/415V(50/60Hz，3Phase)Max.4.7kva

空壓：0.5~0.7Mpa(5-7kgf/cm)180nl/min

重量：約1600KG

設備尺寸：1650(L)*1680(D)*1530(H)

配置：Nozzles

吸嘴：含TOOL:1pcs，共20PCS

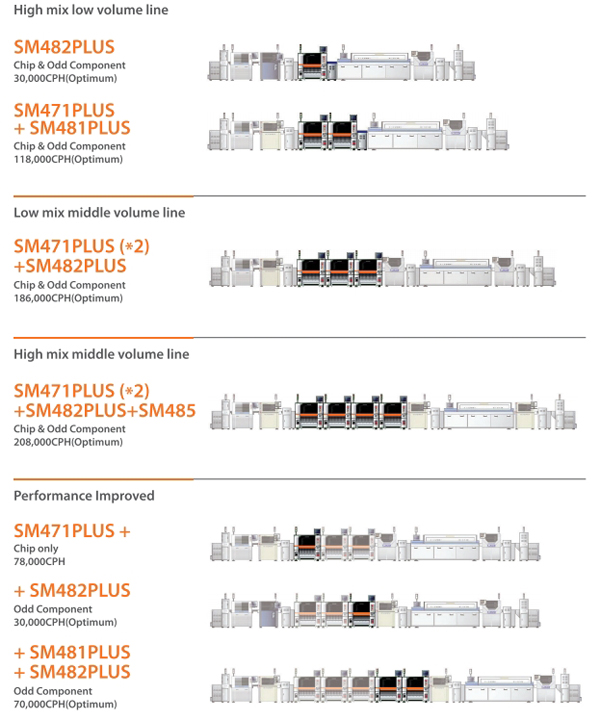

良好的性價比

中速機為標準，SM系列以合理的價格提供了客戶生產所需的功能，可在短時間內回收投資成本。

產品性能優勢

通過高速/高精度，可在多樣的生產環境下，實現生產目標

因主要模組及In-LinePlatform相同，所以生產線管理更為方便

OntheFly貼裝方式

使用Hanwha原有的On-the-Fly影像識別技術，在元器件吸料后的移動過程中，可無停止地識別元器件，因此可將吸料位置及貼裝位置間的移動時間大幅縮短，實現同步識別，從而實現了貼裝速度大幅提升。

電動/空壓Feeder混用

SM系列可在同-FeederBase內混用電動/空壓Feeder。通過共用原有的FeederBase，可最大幅壓縮生產投資費用。

追加了更加便于客戶管理的新功能

便利的元器件注冊ewPartEditor

通過Drag&Drop為基礎的元器件注冊系統，可自動識別，旋轉，僅通過點擊鼠標即可注冊元器件信息。(使用Elite2時)另，通過統一的On/OffLine元器件注冊系統，進一步加強了使用者便利性

貼裝前后元器件監控

通過檢查生產過程中，Nozzle上有無異物，提前防止了元器件漏貼及拋料，從而確保了高品質的生產。檢查時間點-ANC前/后，元器件貼裝前/后，拋料后

PanoramaView功能

尺寸較大的元器件很難通過一個畫面確認，故較難調整吸料及貼裝位置。為解除該問題，追加了大型元器件亦可在相機FOV內顯示的PanoramaView功能

Multi-Vendor元器件管理功能

同一元器件通過不同供應裝置供料時，無需變更PCB文檔及下載新文檔，亦可使用

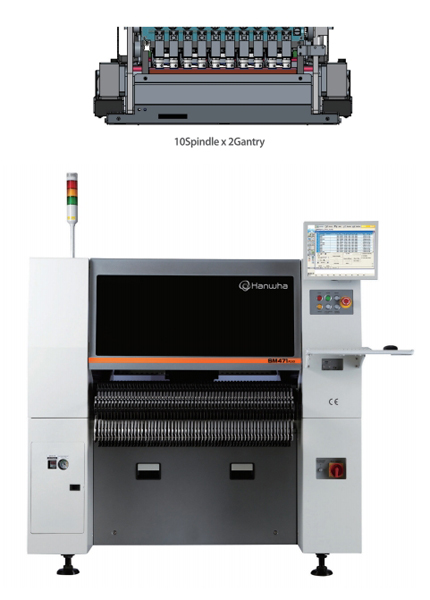

三星/韓華SM471PLUS貼片機

SM471Plus是裝有105pindle/Head，2Gantry及NewFlyCamera的高性能貼片機,確保了高達78,000CPH的速度，在原有SM471基礎上進行了進一步改善。另，可對應0402(01005inch)~囗14mmIC等元器件，并通過使用高速、高精度電動Feeder，提高了實際產能及貼裝品質。通過2GantryDualLane結構，支持多樣的貼裝模式，從而實現了SM系列產能的大幅提高

通過DualLaneShuttleConveyor結構,使SM系列產能大幅提高

通過DualLane生產，不僅實現了小型PCB產能的提高，通過使用ShuttleConveyor也確保了大型PCB的對應能力。

根據生產特性，可支持多樣的貼裝生產模式

JoinMode：前后面Feeder共用(D250mm以下

SingleMode：中大型PCB生產(D250mm以上

TwinMode：前后面?zhèn)€別貼裝(D250mm以下

在1個貼裝頭發生異常時，或Feeder元器件用盡時,其它Head亦可進行補助，因此可以不停機持續生產。

韓華/三星SM481PLUS貼片機

SM481Plus通過使用Hanwha專利識別技術，即OntheFly識別方式，可實現Chip元器件的40,000CPH以及QFP元器件的單位貼裝時間1.1秒(各為Optimum)的高速貼裝。One-Gantry結構上采用了10Nozzle高速琴鍵式Head，僅利用設備的一面，減少操作人員數量。高達1,500mm的長板。

復合泛用高速貼裝的貼裝速度及元器件對應能力

通過10Nozzle高速琴鍵式Head及UpwardCameraOption,在5M系列設備中實現了泛用高速貼裝

1,500mm長板對應

利用延長Conveyor，進行2段分割式貼裝，最大可對應1,500mmPCB。(SM482PLUS可最大對應1,200mm)

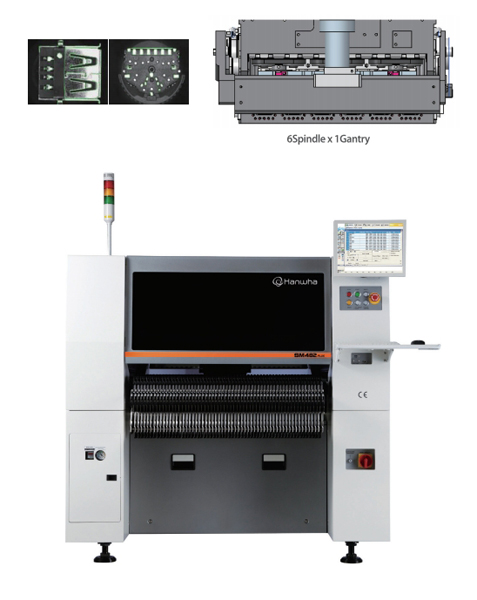

韓華/三星SM482PLUS貼片機

SM482PLUS采用了HANWHA專利技術，即OntheFly識別方式，不僅可對應0603~囗22mmlc，在固定相機上也采用了高像索Camera，用45mm相機，可識別囗42mm,0.4mmFinePith元器件?？蓪崿F(xiàn)|C元器件的30um高精度貼裝,支持Polygon，可簡單注冊復雜形狀的元器件。

采用了高效Camera方案

通過元器件的影像去除功能，自動校正功能提高了識別精度，在拾取ChiP，TR，BGA，QFP等元器件時移動到貼裝位置的過程中，F(xiàn)lyCamera將協助進行識別，補正動作。

吸料位置實時自動補正系統

Polygon功能

導出元器件的形態后，識別其整體形態

PanoramaView

采用了當元器件Size超出相機FOV范圍時，將被分割的元器件影像合并為一個影像表示出來的PanoramaView功能?？珊唵涡Ｕ?貼裝位置，為對應不規則SMD元器件提供匹配的解決方案。

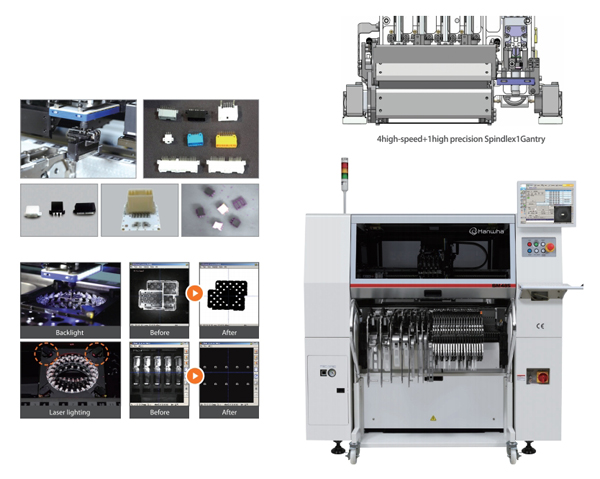

韓華/三星SM485貼片機

5M485是由4個高速頭和帶有壓力控制及背光照明模組的高精度頭組成的泛用異型貼片機。不僅可以貼裝小型元器件，還可以精密貼裝異型元器件。從0402微小型Chip到囗55mmIC(H26cm),150mm的長型排插類，屏蔽罩，BareChip，插入型元器件等多種異型元器件均可貼裝。并且無需增加設備，僅用一臺設備亦可對應Chip到異型元器件，實現可靠性貼裝并實現多種元器件的貼裝管理。

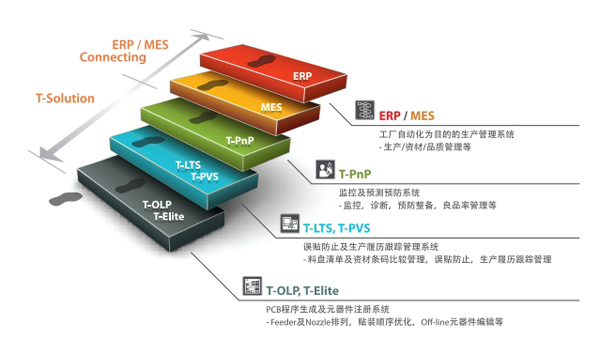

T-SolutionforSM系列

可通過有效的綜合軟件刪掉T-Solution，使產能大幅提高，并且可實現穩定的生產品質。T-SOlutIOn是HANWHA為SMT工程所研發的綜合管理工具，通過該產品，生產者可以更簡便的準備生產，進行生產，并管理生產從面可使生產效率大幅提升。

適合插入型元器件的對應方案

為了更加準確的貼裝不同高度的異型元器件，該設備配備了多種夾爪式吸嘴以及壓力控制功能。需調整貼裝壓力的播入型元器件以及BareChip均可通過壓力控制功能準確貼裝。

多種元器件識別照明裝置

針對不規則反射較多的屏蔽罩，利用背光照明識別該元器件的影子可更加準確地貼裝屏蔽罩。另外為了更加準確的識別插入型元器件的引腳，該設備還支持激光照明選項。
