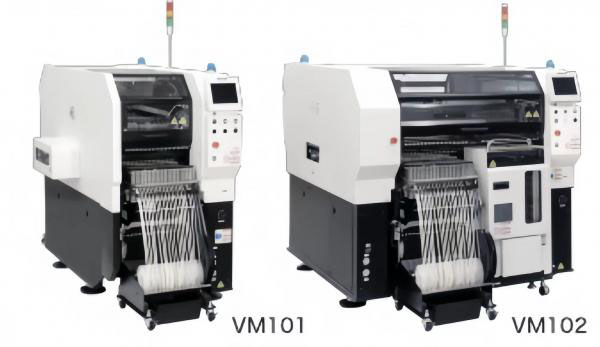

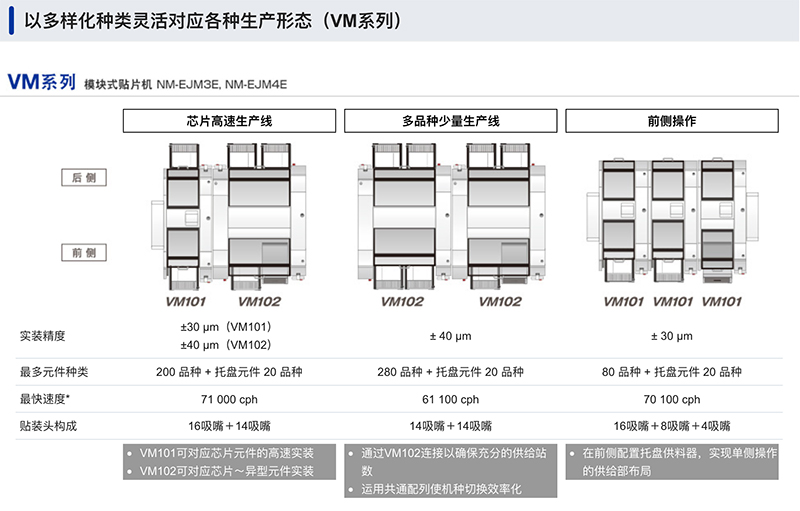

松下NPM貼片機VM101/102 松下高速VM系列貼片機

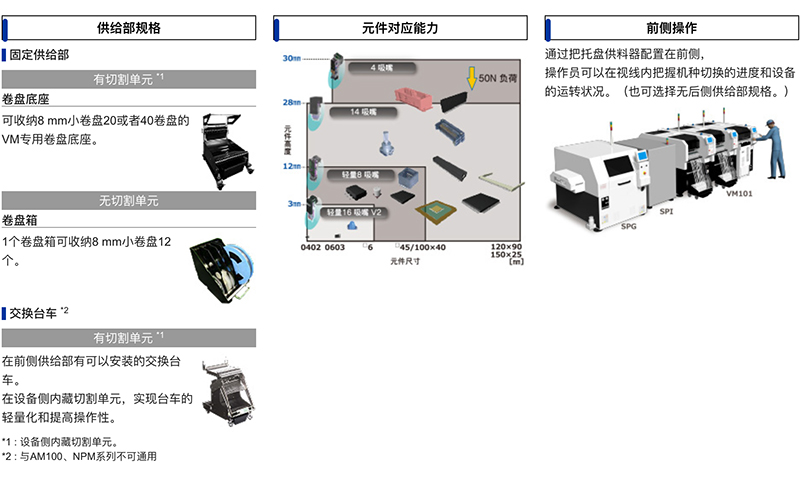

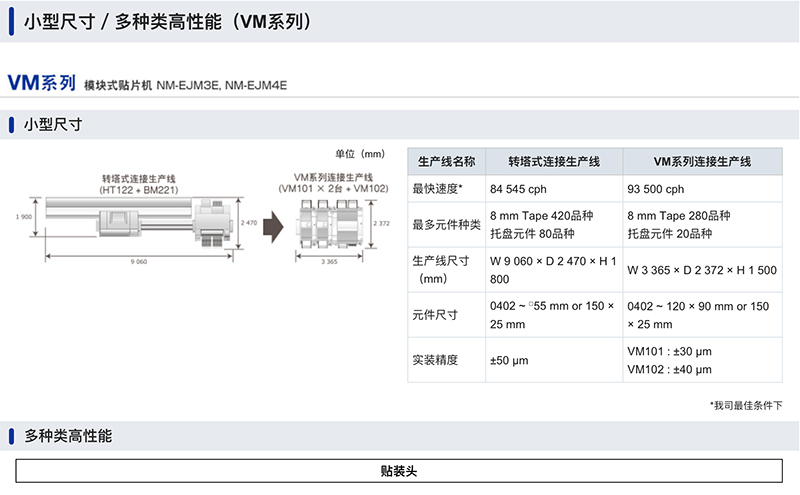

小型尺寸 /多種類高性能 (VM系列)

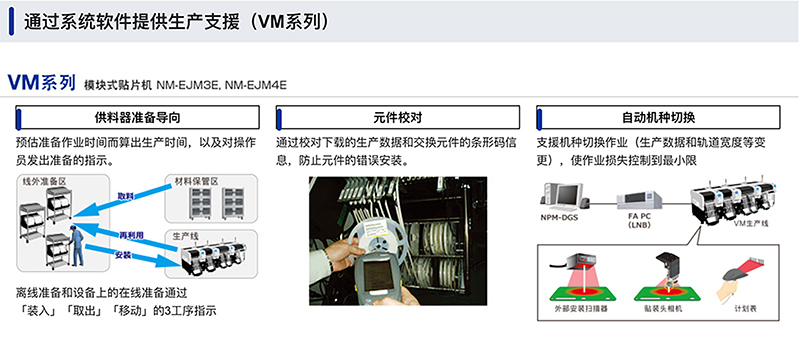

通過系統軟件提供生產支援 (VM系列)

VM系列模塊式貼片機 NM-EJM3E,NM-EJM4E

1、供料器準備導向

預估準備作業時間而算出生產時間，以及對操作員發出準備的指示

2、元件校對

通過校對下載的生產數據和交換元件的條形碼信息，防止元件的錯誤安裝

3、自動機種切換

支援機種切換作業(生產數據和軌道寬度等變更)，使作業損失控制到最小限

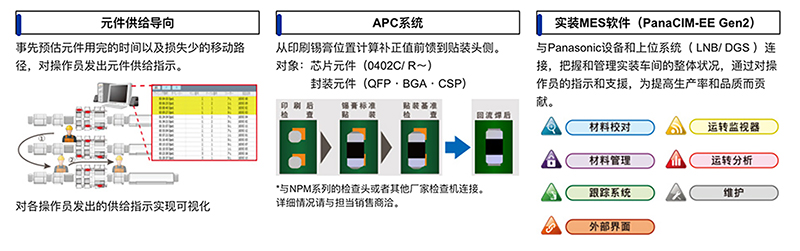

4、元件供給導向

事先預估元件用完的時間以及損失少的移動路徑，對操作員發出元件供給指示。

5、APC系統

從印刷錫膏位置計算補正值前饋到貼裝頭側。對象:芯片元件 (0402C/R~)

6、實裝MES軟件 (PanaCIM-EE Gen2)

與Panasonic設備和上位系統 (LNB/DGS)連接，把握和管理實裝車間的整體狀況，通過對操作員的指示和支援，為提高生產率和品質而貢獻。

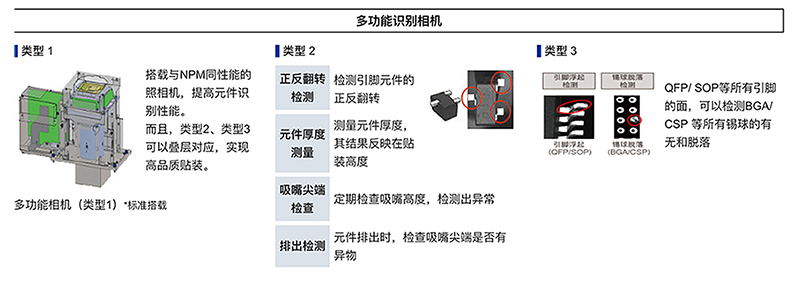

多功能識別相機

類型1：搭載與NPM同性能的照相機，提高元件識別性能而且，類型2、類型3可以疊層對應，實現高品質貼裝。

類型2：

正反翻轉檢測：檢測引腳元件的正反翻轉

元件厚度測量：測量元件厚度其結果反映在貼裝高度

吸嘴尖端檢查：定期檢查吸嘴高度，檢測出異常

排出檢測：元件排出時，檢查吸嘴尖端是否有異物

類型3：QFP/ SOP等所有引腳的面，可以檢測BGACSP 等所有錫球的有無和脫落

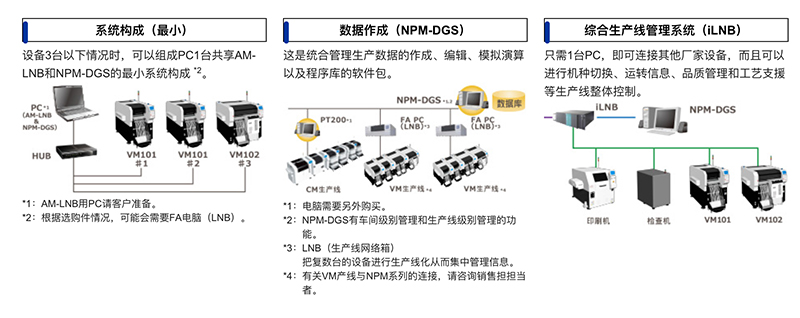

系統構成(最小)

設備3臺以下情況時，可以組成PC1臺共享AMLNB和NPM-DGS的最小系統構成

數據作成(NPM-DGS)

這是統合管理生產數據的作成、編輯、模擬演算以及程序庫的軟件包

綜合生產線管理系統(iLNB)

只需1臺PC，即可連接其他廠家設備，而且可以進行機種切換、運轉信息、品質管理和工藝支援等生產線整體控制。

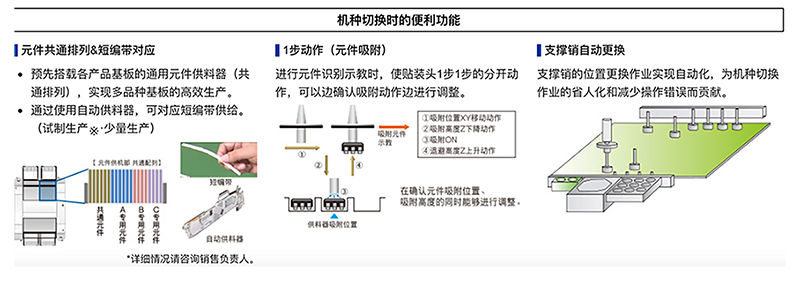

機種切換時的便利功能

1、元件共通排列&短編帶對應

預先搭載各產品基板的通用元件供料器(共通排列)，實現多品種基板的高效生產。

通過使用自動供料器，可對應短編帶供給。

2、1步動作(元件吸附）進行識別示教時，使貼裝頭一步一步的分開動作，可以邊確認吸附動作邊進行調整。

3、支撐銷自動更換

支撐銷的位置更換作業實現自動化，為機種切換作業的省人化和減少操作錯誤而貢獻。

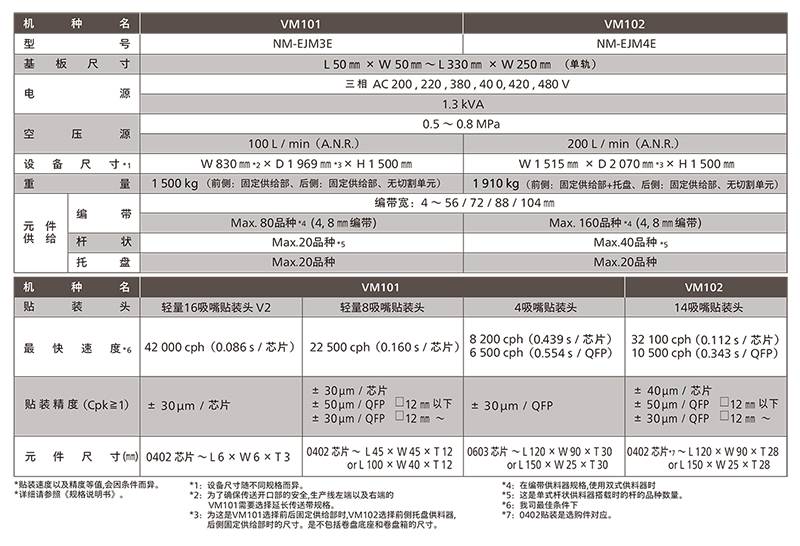

松下貼片機VM系列 松下NM-EJM3E NM-EJM4E貼片機參數
