產品簡介：
13510358172
DEK03iX印刷機，DEK印刷機代理商具有先進的上視/下視視覺系統，獨立控制與調節的照明， 高速移動的鏡頭，精確地進行PCB印刷電路板與網板的對位，從而將錫膏或紅膠按 照網板的開孔精確的涂敷在印刷電路板上。確保印刷精度為±25微米 6西格瑪. 高精度伺服馬達驅動及PC控制，確保印刷之穩定性和精密度，以及圖像模式識別重復定位精度。懸臂式印刷頭，具有特殊設計的高剛性結構，刮刀壓力、速度、行程均由電腦伺服控制，維持印刷質量的均勻穩定；刮刀橫梁經過特殊優化結構設計，輕巧且外形美觀。
自動、無輔助的網板底面清潔功能，可編程控制干式、濕式或真空清潔，清潔間隔時間可自由選擇，能徹底清除網孔中的殘留錫膏，保證印刷品質。
多功能的板處理裝置可自動定位夾持各種尺寸和厚度的 PCB 板，帶有可移動的磁性頂針和邊夾裝置，有效地克服板的變形，確保印刷過程均勻。具有 InstinctivTM V9 操作界面和豐富的軟件功能，具有良好的人機對話環境，操作簡單、方便，易學、易用。
具有對故障自診斷聲、光報警和提示故障原因功能。無論單/雙面PCB 印刷電路板均可作業。
DEK03iX印刷機技術參數：
|
DEK03iX印刷機描述 |
DEK03iX印刷機規格 |
|
DEK03iX印刷機設備對位精度 |
> 2Cpk @ +/- 12.5 微米, 6 西格瑪 |
|
工藝對位精度 |
> 2Cpk @ +/- 25 微米, 6 西格瑪 |
|
核心印刷周期時間 |
12 秒（配置HTC 可達 11 秒） |
|
刮刀壓力機械系統 |
軟件控制，馬達驅動 |
|
ISCANTM 設備控制 |
使用 CAN BUS 網絡的運作控制 |
|
操作界面 |
彩色平板觸摸屏，鍵盤和軌跡球，DEK InstinctivTM V9 用戶界面 |
|
網板定位 |
使用網框深度調節器手動裝載 |
|
最大基板處理尺寸 |
510 毫米(X) x 508.5 毫米(Y) |
|
最小基板處理尺寸 |
50 毫米(X) x 40.5 毫米(Y) |
|
基板厚度 |
0.2 毫米到 6 毫米 |
|
基板重量 |
1 公斤 |
|
軌道類型 |
使用 3 毫米圓皮帶整體傳輸系統 |
|
視覺系統 |
Cognex |
|
照相機照明 |
軟件控制的可編程 LED 照明 |
|
運輸信息 |
DEK03iX印刷機規格 |
|
DEK03iX印刷機大約重量 |
裝箱后 790 公斤 （取決于隨機購買的選件） 裸機 630 公斤 （取決于隨機購買的選件） |
|

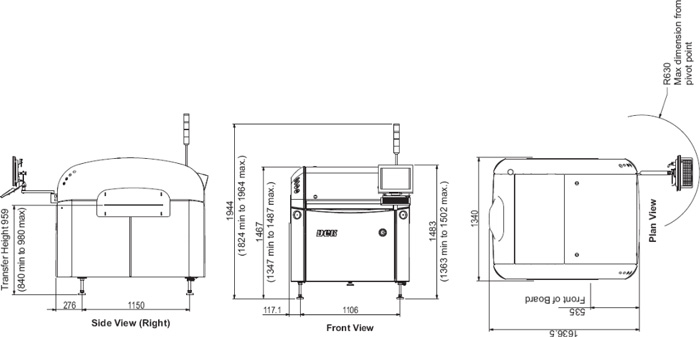

DEK03iX印刷機大約尺寸 |
2060 毫米 x1500 毫米 x1550 毫米 |
我們是DEK03iX印刷機代理商，為電子制造企業廠家提供SMT設備，提供價格高性價比方案，歡迎咨詢！
