矩子全新視覺系統 AOI視覺檢測儀

設備品牌：矩子

設備型號：JUTZE系列

設備產地：中國

JUTZE全自動光學檢側儀優點

5um高精度光學分辨率

多線程并行處理

高速、高精度

焊接，元件本體自動定位

灰度彩度像素運算，最高可至1/16像素精度

模塊化檢測，快速生成數據

RGB照明，輔以WhiteLED照明

JUTZE全自動光學檢側儀性能特點

1、優良的照明系統通過高輝度的LED光源(紅、綠、藍)的完美結合，有效提高焊點不良、極性反、文字識別等傳統檢測難點的檢出率。

2、強大的軟件友好直觀的多語言用戶界面、簡易的操作性，使用戶快速完成程序的制作，調整。運行控制、圖像采集和圖象處理并行，極大的縮短了工作時間。穩定、成熟的圖像算法，確保強大的檢查能力，配合強大的維修終端軟件和SPC軟件，使用戶能實時監控生產中的問題，從而有效地提升質量過程控制能刀。

3、精益的硬件設計

通過精益的設計，嚴謹?shù)丶庸ぃ瑤碓O(shè)備美觀緊湊的外型。同服馬達系統、精密級滾珠絲杠與滑軌等運動機構的配置，既實現了超高速穩定地檢查，同進也確保了優異的機械定位精度。功能項目缺件、多件、錫球、偏移、側立、碑立、反貼、錯件、壞件、橋連、虛焊、少錫、多錫、IC引腳浮起、IC引腳彎曲、OCR、OCV(文字識別)視覺系統

工業相機：2M像素彩色數字相機

照明系統:高輝度RGB三色光源照明、智能光

分辨率:10~20um(連續可調)

FOV尺寸:32x24mm(分辨率:20um)

取像與運算時間:4-5FOV/sec250ms/FOV

運動系統

X/Y軸驅動系統:交流伺服驅動系統，精密級滾珠絲杠、滑軌，定位精度±5um，0-80mm/sec

SPI爐前爐后機器通信，分析不良原因

實時SPC數據分析處理

集中管理，一人控制多線，減少線上人數

在線不停機進行遠程調試與程序更新

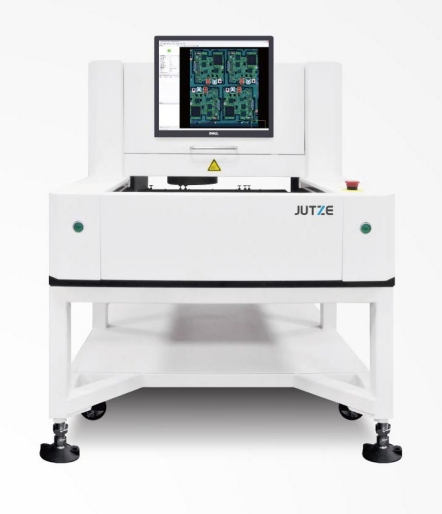

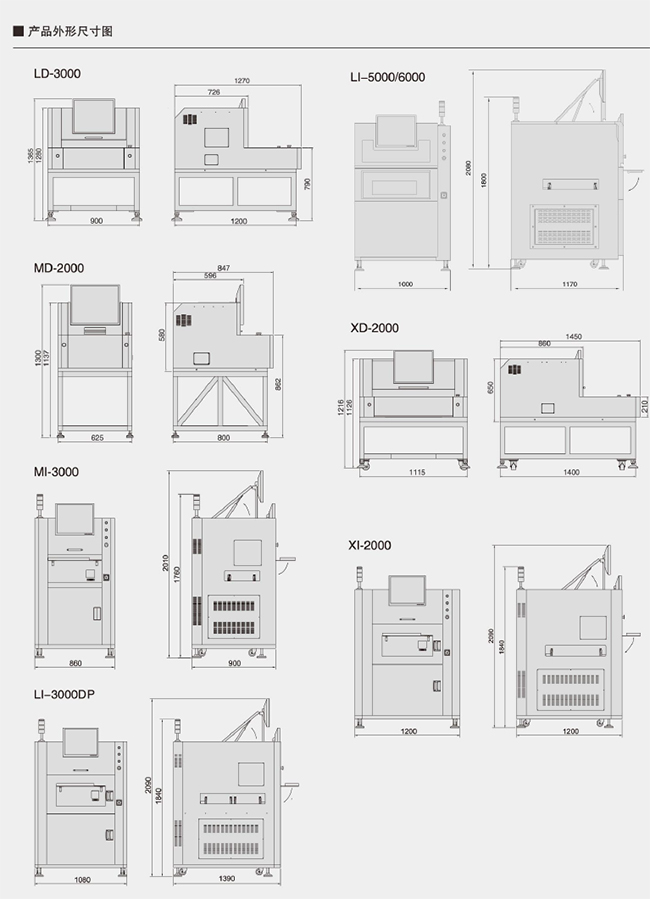

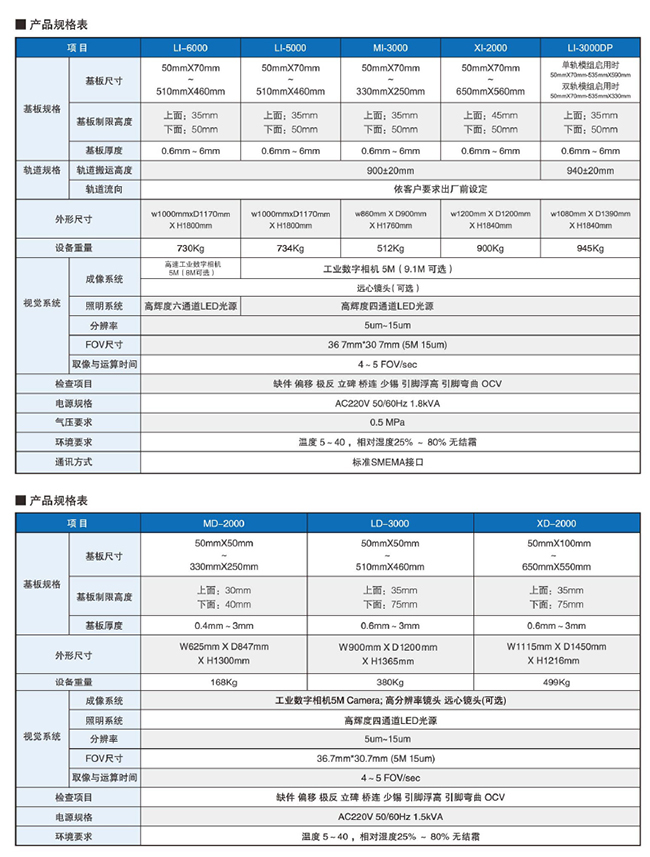

矩子AOI全自動光學檢側儀L1-3000DP

雙軌Lsize在線全自動

適用基板

單軌模組啟用時:50mmX70mm~535mmX590mm

雙軌模組啟用時:50mmX70mm~535mmX330mm

基板厚度:0.6mm~6.0mm

分辨率:5um~15um

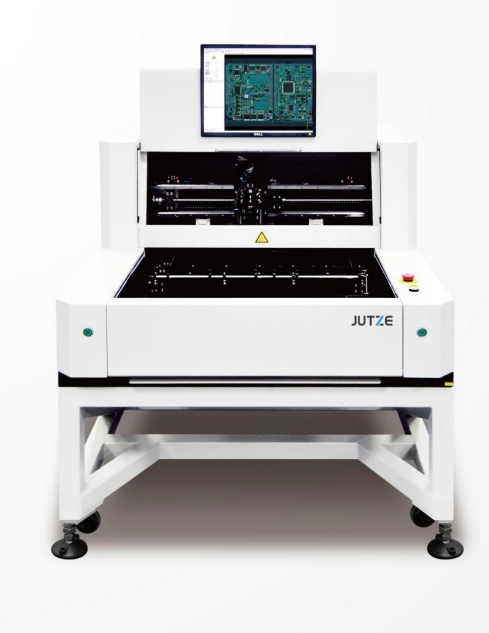

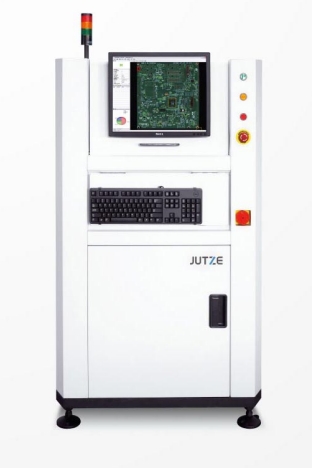

矩子AOI全自動光學檢側儀MI-3000

Msize在線全自動

適用基板:50mmX70mm~330mmX250mm

基板厚度:0.6mm~6.0mm

分辨率:5um~15um

矩子全自動光學檢側儀XD-2000XLsize離線

適用基板:50mmX100mm~650mmX550mm

基板厚度:0.6mm~3.0mm

分辨率:5um~15um

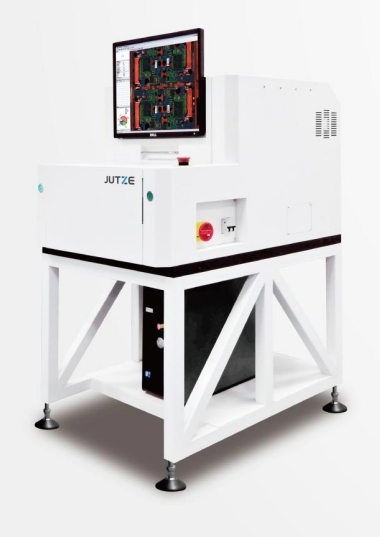

矩子全自動光學檢側儀MD-2000Msize離線

適用基板:50mmX50mm~330mmX250mm

基板厚度:0.4mm~3.0mm

分辨率:5um~15um

矩子全自動光學檢側儀LD-3000Lsize離線

適用基板:50mmX50mm~510mmX460mm

基板厚度:0.6mm~3.0mm

分辨率:5um~15um

高精度取像系統

9.1MPixelCamera

TelecentricLens

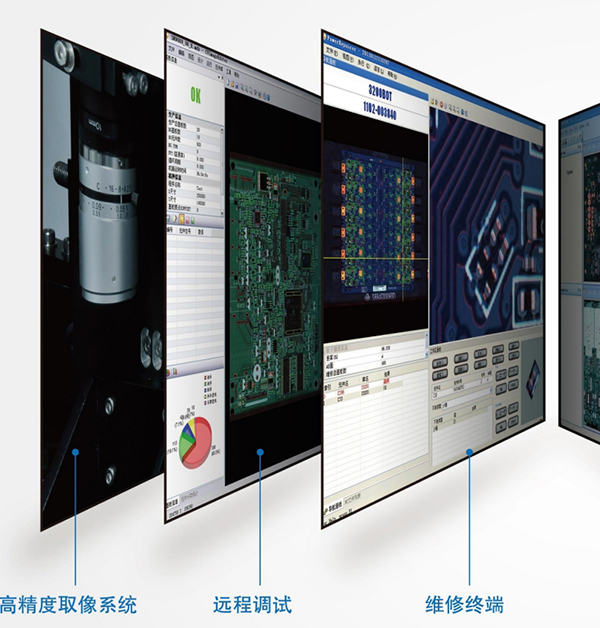

遠程調試

通過網絡鏈接在線檢測設備，無需停機更新修正在線測試參數。

維修終端

實時接收在線設備的檢測結果，使用戶非?？旖莸剡M(jìn)行不良判斷。可連接多臺在線設備，并支持硬件條碼掃描選擇基板功能。維修結果可統計產生報表。

集中管理軟件

提升產線的自動化率，減少人力降低成本，建立產線快速反饋機制，可多點監控SMT產線協助工藝人員分析制程找出發生問題的原因從而提升制程能力。

對照分析

三點對照分析功能，實時對照報警元件在SP1、爐前AOI和爐后AOI的檢查圖像，比對印刷后、貼片后和爐后圖片，確定不良產生原因。

SPC

強大的數據分析系統，操作簡便，界面美觀，可以多機實時監控、基板條碼反查、生產統計、不良誤報分析、各種報表輸出等功能。
