錫膏檢測儀SPI

當前位置： > 首頁 > 錫膏檢測儀SPI

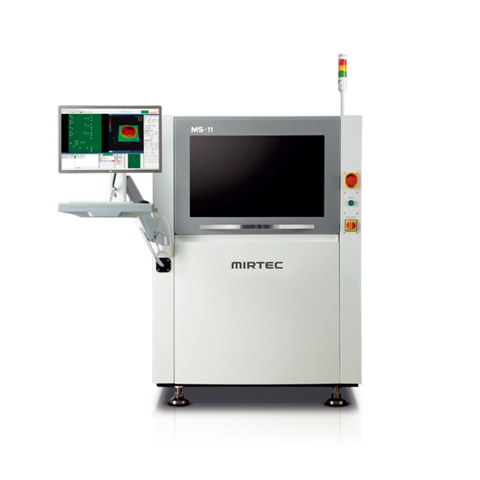

美陸錫膏厚度檢測儀 3D SPI在線錫膏檢測機器

產品簡介：

美陸MS-11 系列使用3D方式檢查印刷錫膏的狀態，精確分析生產過程中的不良現象及原因、幫助提高生產品質。并且安裝2500萬像素主相機、可以檢測0201mm大小的焊盤的實惠型3D SPI。

13510358172

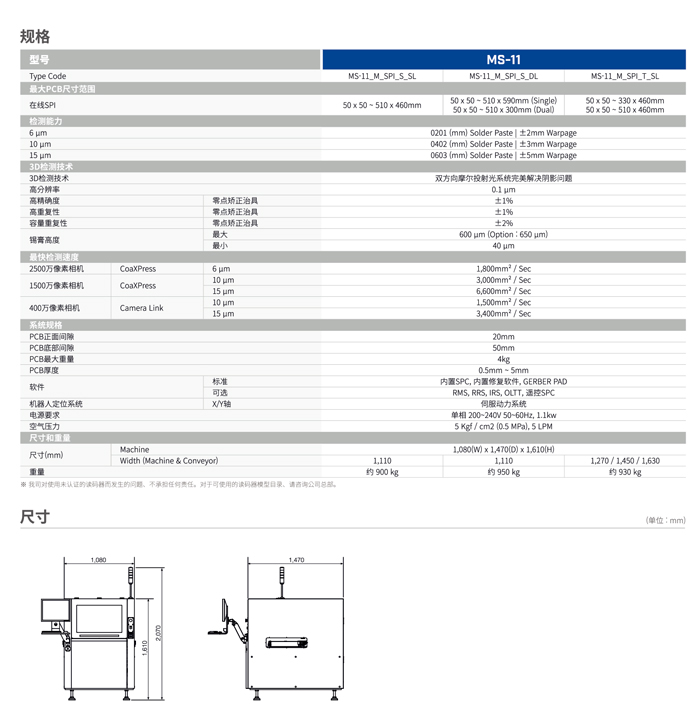

技術參數

美陸錫膏厚度檢測儀 3D SPI在線錫膏檢測機器

設備品牌：美陸
設備型號：MS-11
設備產地：韓國

美陸3DSPI MS-11系列使用3D方式檢查印刷錫膏的狀態，精確分析生產過程中的不良現象及原因、幫助提高生產品質。并且安裝2500萬像素主相機、可以檢測0201mm大小的焊盤的實惠型3D SPI。

美陸3D SPI系列MS-11 3D功能特點
獨家1500萬像素視覺系統
放大倍數恒定、無視差
10微米精度的遠心復合透鏡設計
先進的雙投影，陰影波紋設計
2微米的高度準確性
精密交流伺服驅動電動機系統
極其簡單的編程和操作
實現精空準確的3D測試效果
能進行更加確和穩定的檢測
實時數據交換，提高生產品質效率印刷機

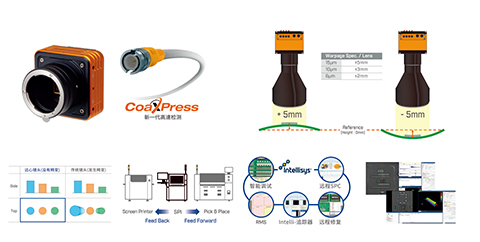

世界最初的超高像素2500萬像素主相機
安裝了世界唯一的2500萬像素高分辨率主相機后可以精確穩定地進行檢測、使用CoaXPress超高性能視覺系統、數據傳量達到Camera Link的4倍、而且數據處理的速度增加了40%6。
安裝了世界唯一的2500萬像素相機
使用CoaXpress超高性能視覺系統
以大幅的FOV提高檢測速度
與Camera Link對比、數據處理速度提高40%

雙重摩爾光發射器
測試使用單一摩爾光容易產生陰影。
采用雙重摩爾光可以消除單一摩爾光測試產生的陰影、
實現精密準確的3D測試效果。

使用雙摩爾光完全解決陰影問題
組合使用可以測試出完整的錫膏量
完美精密的3D測量功能

彎曲不影響進行檢測
在FOV領域內、自動補償主板的彎曲狀態、對于有彎曲的主板可以進行準確的檢查。
在FOV內無關PCB板的彎曲狀態可正常檢查
按照鏡頭的分解能、可補償士2mm到士5mm
更緊密的3D結果

雙摩爾條紋光
雙摩爾條紋光可以消除單一光線的陰影采用雙重摩爾條紋光可以消除單一摩爾光測試產生的陰影，實現精密準確的3D測試效果。

激光補償板彎系統
自動補償基板的彎曲狀態利用激光傳感器確認基板點位的高度并讀取基板的彎曲狀態后自動進行補正，使彎曲的PCB也可以準確無誤。

遠心鏡頭
消除透視誤差Perspective Error、隔斷在FOV周圍發生的圖像歪曲、來確保信賴的3D數據

閉合環路系統
印剛機/貼5片機能夠和實時通訊互相傳途焊錫位置的信息、并能從根本上解決不良的系統。

品質管理系統
發生不良時不僅可以進行事前分析而且可以進行遠程控制、因此可以減少因生產不良品而導致的費用。

智能感應系統參數的同時教學
將簡單便捷的圖像基版的GUI教學和數宇基板的精密參數值的教學、根據使用者的便利可選擇使用。

1500萬像素相機
世界第一的1500萬像素相機我們引以自豪的是應用了新一代視覺系統和擁有1500萬像素的高分辨率相機，能進行更加確和穩定的檢測，使用CoaXPress超高性能視覺系統，數據傳送量達到Camerabbbb的4倍，而且據處理的速度增加40%6

閉合環路系統
實時數據交換，提高生產品質效率印刷機/貼片機能夠?qū)崟r通訊互相傳送錫膏位置的信息，并能從根本上解決錫膏印刷不良的問題，從而提高生產品質和效率。

Intellisys連接體統
遠程控制完全擺脫人力耗損和提升效率當線路中出現缺陷，在減少不良產品成本的同時，提前進行預防和遠程控制變成現實可行的方案
