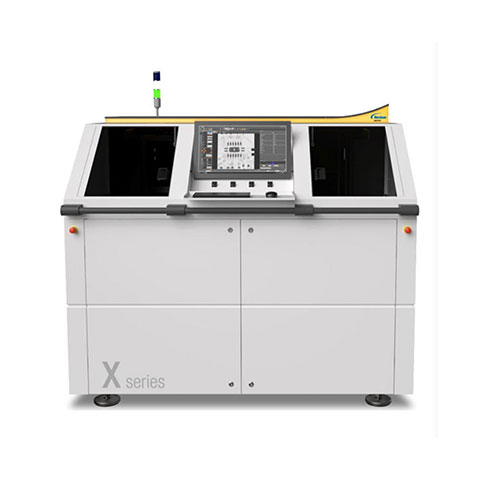

AXI檢測系統 諾信Matrix 3D Xray

設備品牌：諾信

設備型號：MatrixXSeries

設備產地：中國

諾信Matrix 3DXray，AXI檢測X系列是專用的高速在線自動x射線檢測系統平臺，用于檢測PCB組裝板的單/多拼板或托盤中的樣品。該系統提供市場領先的檢測速度，是低混合大批量生產環境的理想選擇。

AXI檢測設備亮點

專用于PCB檢測的硬件設置

與生產線串聯在線檢測的高速設置。

大的傾斜角拍攝能力

降低輻射劑量的過濾片

取決于產品類型和檢驗任務

用于PCB混合或芯片級組裝過程中的組件和焊點檢測的SMT設

X2垂直透射X光檢測(2D)+SFTTM

X2.5垂直透射x光檢測(2D)+SFTTM+傾斜透射X光檢測(2.5D)。

X3垂直透射X光檢測(2D)+SFTTM+傾斜透射X光檢測(2.5D)+3DSART

AXI檢測設備系統特點

用于在線配置的高速AXI系統

微焦點x射線管(密封管/免維護)帶有線性驅動器的多個可編程運動系統數字CMOS平板探測器

自動灰度級和幾何校準

用于序列號和產品類型選擇的條碼掃描器通過定制的MES接口實現完整的產品可追溯性

高速AXI系統用于在線檢測

微焦斑x射線燈管(閉管/免維護)

帶線性馬達驅動的多軸可編程運動系統

數字CMOS平板探測器

自動灰階和幾何校準

條形碼掃描槍可用于讀取序列號和檢測程序切換通過客制化的MES接口，實現全檢測流程可追溯

AXI檢測設備系統

尺寸：1630mm(高)x1800mm(寬)x1575mm(深)

系統重量：2.800kg

功耗：最高6KW

最大樣品重量：3公斤

可傾角度范圍：最多40度

分辨率：3-4um/pix

工作溫度：15°-28°℃最佳20°-25°C

最大樣本尺寸：460毫米x360毫米

最大可檢范圍：460毫米x360毫米

最小樣本尺寸：80毫米x80毫米

樣品厚度：0.8-10毫米

接線電壓：400VAC，50/60Hz三相，16A/208VAC，50/60Hz三相，25A
