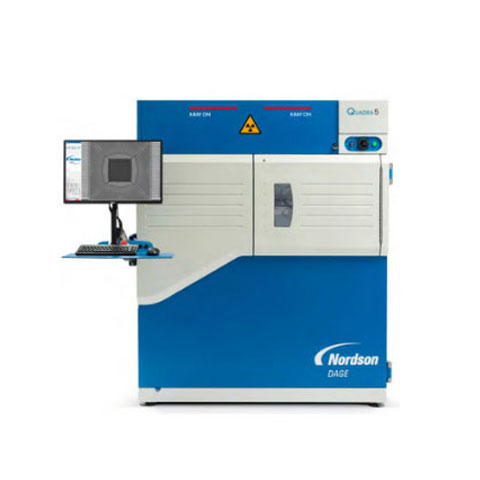

諾信X-RAY檢查機X射線分析系統

設備品牌：諾信

設備型號：X-Plane

設備產地：中國

X-Plane技術可在板上的任何位置提供高分辨率，高倍率的CT功能，無需切割板。

無需額外的CT 硬件即可觀察樣本分層，諾信X-Plane附加軟件可以輕松方便的檢視復雜的PCBA布局，如：雙面板 、層疊封裝結構，也可以檢測焊接空洞。

無需切割板材的任意平面X射線檢測優點

從上到下、從前到后、從左到右以及在中間的任何平

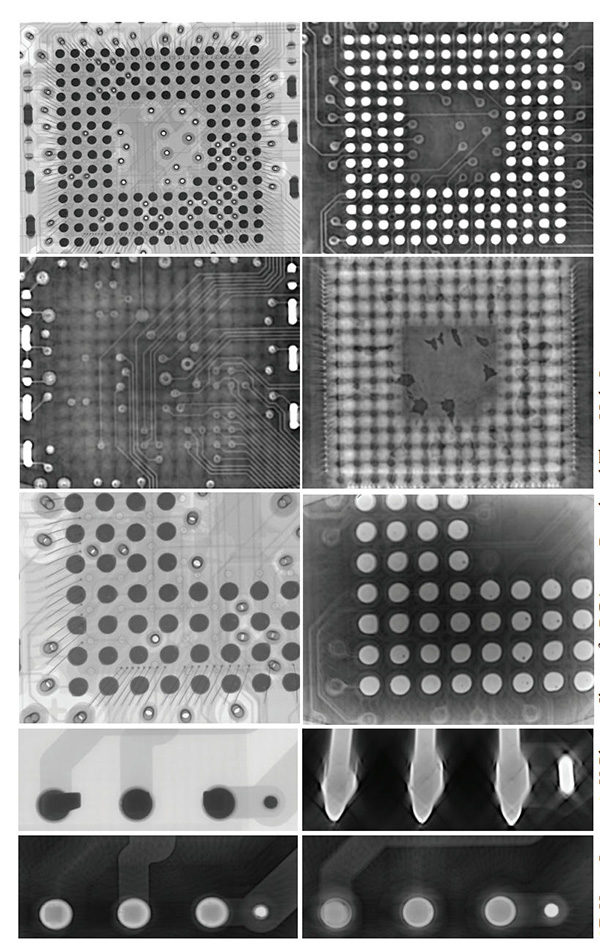

面查看樣本中的單個二維切片

在18英寸x16英寸(457x406毫米）的區域內使用Anywhere

檢查區

無需切割或破壞電路板

高倍率下的工作

適用于NordsonDAGEDiamondFP，

Diamond、RubyFP和RubyX射線系統

諾信X-RAY檢查機應用

顯示接合界面處空隙的位置和尺寸以及BGA、CSP、QFN、LGA等中的其他位置。

識別枕頭上方（HoP）和開放性關節

分離并檢查一個內部的不同層，包裝內包裝（PoP）或MCM

當需要時，消除由側面2特征造成的模糊細節，需要檢查第1側組件

調查通孔接頭和通孔的質量和填充情況

識別傾斜的組件和電路板翹曲

分析連接器

檢查單個板圖層中的軌跡

創建虛擬微-分區

諾信X-Plane?操作快捷、簡單易用。將檢測板置于NordsonDAGEX射線檢測系統中，對目標區域進行360°全方位X射線成像。圖像采集完成后，通過專有且已申請專利的斷層合成技術生成詳細的三維模型，用戶可使用隨附的X-Plane"查看器在任意平面進行切片分析。X-Plane使用NordsonDAGEX射線系統始終提供的優越的亞微米級特征識別二維X射線圖像。X-Plane?技術可在電路板的任何位置提供高分辨率、高倍率的CT功能，而無需切割電路板。
