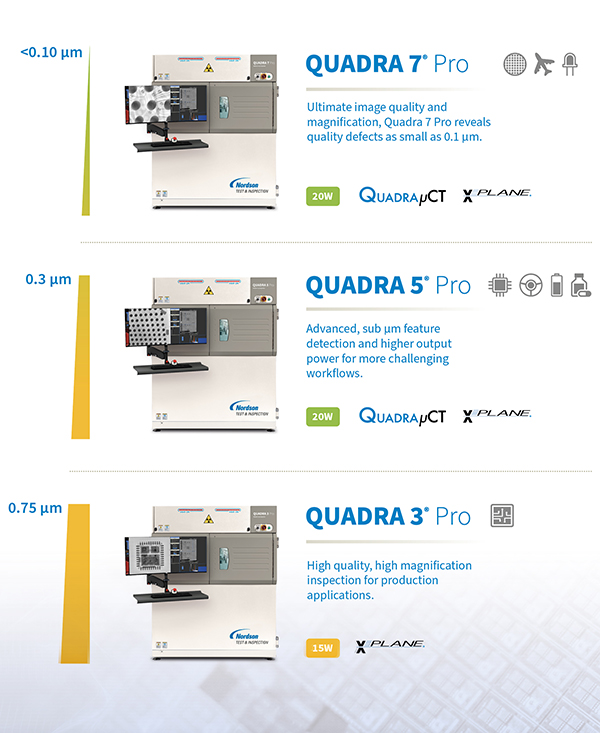

Quadra7Pro離線X光檢測MXI系統

設備品牌：諾信

設備型號：QUADRA3Pro

設備產地：中國

QuadraProX-RAY檢測設備系列可生成無與倫比的超高清圖像。內部設計的高性能雙模式NT4X光管和Onyx檢測器可讓您看到最微小的細節，并立即發現缺陷。一切清晰立現。

將圖像轉化為解決方案

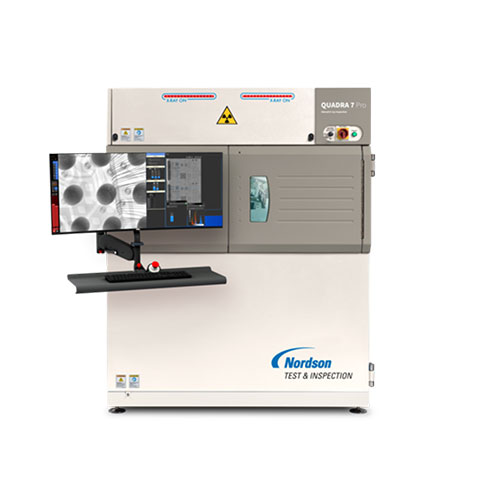

Quadra7Pro為后端半導體應用提供更高分辨率的3D/2D手動檢查設立了新標準。配備革新的0nyx?檢測器技術，可提供卓越的圖像清晰度并降低噪聲水

平，通過最高水平的準確性和效率來提升檢查體驗。Quadra7Pro配備最新的雙模QuadraNT4?管，為用戶提供最大的靈活性。這一創新功能提供亮度和分辨率模式，允許操作員根據特定的應用要求在兩種模式之間動態切換。

除了先進的硬件外，Quadra7Pro還配備新開發的Revalution軟件。Revalution軟件專為高端半導體應用而設計，通過直觀的界面優化的工作流程和擴展功能來增強用戶體驗。它使操作員能夠有效地分析和解釋檢查數據，有助于更快地制定決策并提高整體生產力。

關鍵核心技術英國制造

Quadra"7Pro可生成無與倫比的超高清圖像。內部設計的高性能X光管和檢測器確保讓您看到最微小的細節，并立即發現缺陷。一切清晰立現

我們需要更多功能并提高產品功能，希望現在就能實現!

新款onyx檢測器提高了速度

減少了噪音

提高了清晰度

最新的QuadraNT管

提高了清晰度

簡化了操作

新款Revalution軟件

優化的工作流程

提高了穩定性

易于使用

符合人體工程學的設計

超寬曲面顯示屏

雙模管技術

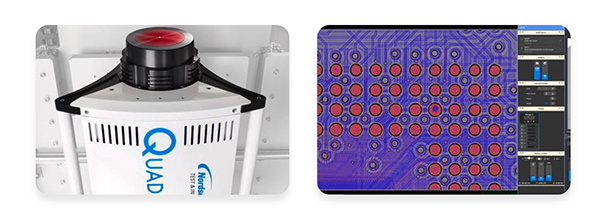

QuadraNT是QuadraPro的強大動力。Nordson最新一代X光源可通過Quadra7Pro正在申請專利的自動雙模式獲得另一項增強功能。該管自動在兩種模式之間切換:

高清模式非常適合敏感的半導體樣品

高通量模式對于更致密、更厚的樣品至關重要

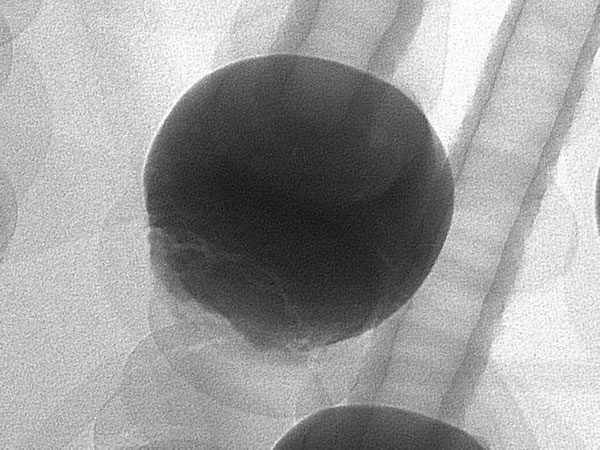

雙模式的好處是前所未見的清晰圖像可以助您發現缺陷的更多細節!

Revalutionrm

諾信全新的Revalution軟件憑借其現代化的GUI設計和優化的工作流程讓一切盡在掌控之中。Revalution具有許多優化的新功能，包括:

布局靈活性、批注&測量、過濾和成像、主工具

一目了然

Onyx”由半導體專家團隊內部設計，提供最先進的性能。使用世界一流的像素規格，實現低劑量靈敏度和高飽和劑量。0nyx""具有更高的幀速率和更低的噪聲，更快為您提供清晰度和亮度最高的圖像。

穩定且易于維護

QuadraNT"管采用無燈絲技術，可實現持續服務。消除X光管中的油污染、油溢出或泄漏到工作環境中的風險。QuadraNT使用無油離子泵來使x光管保持真空狀態，無需換油。由于燈絲永遠不用更換，因此可保證穩定的性能。

QuadraProX-RAY檢測設備技術參數

X光管類型：封閉穿透式

分辨率：0.1μm(10W以內)，0.3μm(20W以內)

最大功率：20w

電壓范圍：30-160kV

AspireFP?平板探測器

像素數：670萬像素

幀速率：30fps

像素間距：50μm

數字圖像處理：16-bit

QuadraProX-RAY檢測設備系統

設備尺寸：1570Wx1500Dx1900Hmm

設備重量：1950kg(4300lbs)

電源：單相200-230VAC,16A

典型功耗：1KW

壓縮空氣：4-6bar(干燥潔凈)，用于防振

環境溫度：10-30°C

環境濕度：<85%(non-condensing)

操作方式：鼠標操作

操作系統：Windows1064位

X-raySafety：<1μSv/hrMeetsallinternationalstandards

QuadraProX-RAY設備檢測

傾斜角度視圖：70°

主動減震：AxiS-主動式X-ray圖像穩定器

顯示分辨率(每英寸像素數)：185像素/英寸

最大檢測區域：510x445mm(20x17.5”)

最大樣品尺寸：2,500x

最大樣品重量(標準推盤)：5kg(11lbs)

最大樣品重量(碳纖維推盤)：樣品重量最大500g

最大總放大倍數：68,000x

顯示器：24"4K超高清(分辨率3840×2160)雙顯示器，固定在可完全靈活調整的支架上系統
