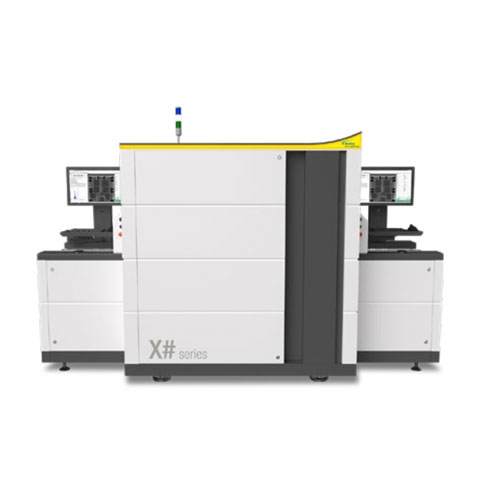

諾信Matrix 3D Xray檢測設備

設備品牌：諾信

設備型號：X系列

設備產地：中國

諾信Matrix X#平臺系列是一種在線式自動化X射線系統，涵蓋范圍廣泛的AXI應用。這是一個靈活的平臺，具有極其靈活的使用領域，取決于應用程序的要求?？蓹z查的應用范圍包括絲焊、大型SMT板、大功率電子模塊的組件級別檢測，及最終組裝模塊。

NordsonMATRIX系統解決方案提出了模塊化的檢測念。該平臺可在一個系統中采用多達4種先進技術:具有專利的Slice-Fitter-Technique(SFT，分層過濾去重疊)技術的垂直X光檢測(2DZ)、傾斜X光檢測技術(2.5D)和3DSART(同時代數重建技術)。

諾信Matrix 3D Xray檢測設備功能和優勢

靈活的AXI系統，可用于在線或離線自動化檢測

微焦斑X射線燈管(閉管/免維護)，多軸可編程同服馬達傳動系統，配有數字CMOS平板探測器

自動灰階幾何及校驗

靈活配置:可提供在線Passthrough模式或同側進出板

配置配置條碼掃描槍后可進行條碼讀取及機種選擇客制化的MES平臺提供了完整的追蹤系統接口

檢測和制程控制軟件

多核處理器的工控機配置

Windows10平臺

MIPS檢測平臺

先進的檢測算法庫

支持CAD導入以生成自動檢測列表

同時代數重構技術(3DSART:僅限x3#)

自動樹形判斷(ATC)功能用于自動生成檢測策略離線編程軟件用于AXI程序生成、調試、模擬及提供缺陷參考圖片

驗證和工藝控制

MIPS_Verify提供閉環復判模式

MIPSProcess提供實時SPC功能

X#-系列高功率配置應用

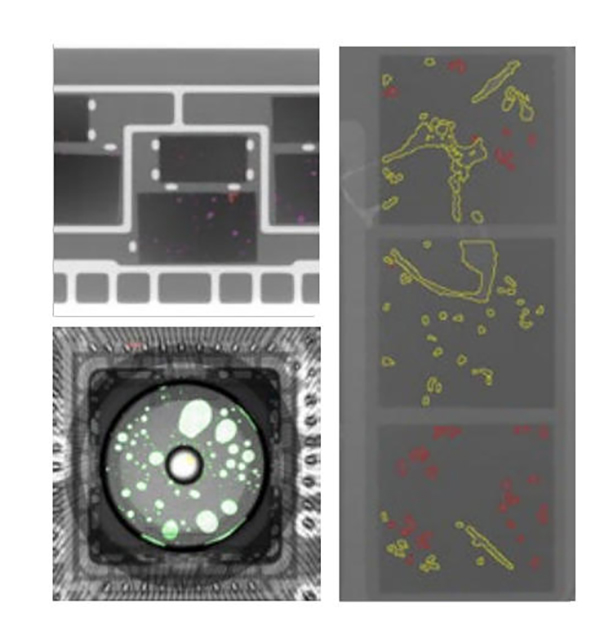

大功率混合電路(空洞)和電池檢測

電子生產行業的獨一無二的高級算法庫，特別適用于電源混合電路和電池組件。

特殊的大功率設置可穿透密致材料。

為大功率混合電路空洞檢測特制的算法

高端的散熱單元工藝檢測

焊接空洞檢測

電池檢測:測量陽極-陰極突出和層數

諾信Matrix 3D Xray檢測設備規格：

尺寸:1775mm高)x3100mm寬)x1760mm深)

重量：2.800kg

安全操作溫度：15°至28°C為最佳，20°至25°為C級

功率消耗:最大6KWW

輸入電壓要求:400VAC,50V60H23相，16A/208VAC，5060Hz3相，25A

諾信Matrix 3D Xray檢測設備檢查速度

2D垂直檢測：最多每秒3-4個視圖

2.5D傾斜檢測：最多每秒2-3個視圖

3DSART檢測：最多3秒/FoV

諾信Matrix 3D Xray檢測設備參數：

最大板子尺寸:510mmx410mm

最大檢測區域:480mmx410mm

最小板子尺寸：100x80mm

樣品厚度：0.8-10mm

最大板子重量:10kg

料視角度范圍:0-25度

對象解析度：低至6um像素
